Cum evaluează testarea de urmărire a roților rezistența la rut?

Testarea de urmărire a roților evaluează rezistența la rupere a amestecurilor asfaltice prin aplicarea în mod repetat a unei roți încărcate pe un specimen la o temperatură controlată și măsurarea deformației permanente rezultate. Adâncimea și curba de deformare măsurată îi ajută pe ingineri să compare amestecurile, să identifice punctele slabe în proiectarea amestecului și să evalueze adecvarea acestora pentru condițiile de trafic exigente, dar rezultatele sunt semnificative numai atunci când pregătirea probei și condițiile de testare sunt controlate corespunzător.

Acest articol explică modul în care funcționează testele de urmărire a roților, modul în care inginerii interpretează adâncimea și ratele de deformare a șanțului și cum să utilizeze rezultatele testelor în proiectarea amestecului asfaltic și controlul calității. De asemenea, compară abordările comune de testare și oferă recomandări practice pentru obținerea de rezultate fiabile și comparabile.

Ce măsoară testarea urmăririi roților în amestecurile de asfalt?

Testarea de urmărire a roților evaluează modul în care un amestec asfaltic răspunde la încărcările repetate ale roților în condiții de temperatură și încărcare specificate. În loc să măsoare doar rezistența materialului într-un singur moment, testul examinează modul în care se acumulează deformarea permanentă pe măsură ce roata trece în mod repetat peste eșantion.

Această distincție contează deoarece asfaltul este un material viscoelastic, sensibil la temperatură. Sub încărcare susținută sau repetată, o parte din deformarea acesteia se poate recupera după ce sarcina este îndepărtată, în timp ce o altă parte rămâne ca deformare permanentă. Atunci când întinderea permanentă se acumulează pe traseele roților ale unui trotuar, aceasta contribuie la formarea rutei. Un amestec care funcționează adecvat la temperaturi moderate poate deveni substanțial mai susceptibil la deformare atunci când temperatura pavajului crește.

Modul în care încărcarea repetată pe roți simulează deformarea pavajului

Într-un aparat de urmărire a roților, un specimen de asfalt este plasat într-un suport și expus la treceri repetate ale unei roți încărcate. Temperatura de testare, sarcina roții, modelul de mișcare și procedura de măsurare sunt definite de metoda selectată. Un senzor de deplasare sau un sistem de măsurare echivalent înregistrează dezvoltarea rutului pe măsură ce testul progresează.

Datele rezultate arată cât de repede se deformează specimenul și dacă rata de deformare rămâne relativ stabilă sau crește pe măsură ce încărcarea continuă. Aceste observații ajută inginerii să evalueze rezistența amestecului la deformarea permanentă în condițiile de laborator selectate.

Testarea de urmărire a roților nu reproduce fiecare caracteristică a traficului real. Comportamentul actual al pavajului depinde, de asemenea, de viteza vehiculului, presiunea în anvelope, sarcina pe osie, forțele de frânare și de viraj, grosimea stratului, drenajul și suportul de pe pavajul dedesubt. Prin urmare, testul este cel mai bine înțeles ca o evaluare controlată a performanței, mai degrabă decât o predicție directă a duratei exacte de viață a unui drum.

De ce contează temperatura și pregătirea probei

Temperatura este una dintre cele mai influente variabile în rezistența la rut. La temperaturi mai ridicate, liantul asfaltic devine, în general, mai puțin rigid, iar amestecul poate acumula deformare permanentă mai rapid. Un test efectuat la o temperatură nu poate fi comparat automat cu un test efectuat la alta.

Pregătirea probei este la fel de importantă. Conținutul de goluri de aer, orientarea agregatului, metoda de compactare, grosimea eșantionului și starea suprafeței pot afecta adâncimea de rut măsurată. Dacă două eșantioane au densități substanțial diferite, rezultatele lor pot reflecta diferențe în preparare, precum și diferențe în designul amestecului.

Aparatul de urmărire a roților aplică încărcări repetate în condiții controlate și înregistrează dezvoltarea deformării permanente. Pregătirea consecventă a probelor și controlul temperaturii sunt esențiale pentru comparații semnificative.

Cum sunt măsurate și interpretate rezultatele testelor de urmărire a roților?

Rezultatele urmăririi roților ar trebui interpretate ca un istoric al deformărilor, mai degrabă decât ca un număr unic de trecere sau eșec. Adâncimea scanalului măsurată descrie deformația acumulată într-o etapă specificată, în timp ce forma curbei de deformare dezvăluie modul în care specimenul răspunde pe măsură ce încărcarea continuă.

Înțelegerea adâncimii rutului și a curbelor de deformare

Adâncimea rutului este depresiunea măsurată produsă de încărcarea repetată a roții. Inginerii pot compara adâncimea finală a șanțului după un număr specificat de treceri sau o durată specificată a testului, în funcție de metoda aplicabilă. O adâncime mai mică a șanțului în condiții de testare echivalente indică în general o rezistență mai bună la deformare.

Cu toate acestea, valoarea finală nu spune întreaga poveste. Două amestecuri pot atinge adâncimi finale similare ale șanțului în timp ce dezvoltă deformarea la viteze diferite. Unul se poate deforma rapid la început și apoi se poate stabiliza, în timp ce altul poate continua să acumuleze deformarea mai consistent. Curba ajută la distingerea acestor răspunsuri și poate ghida investigațiile ulterioare.

Stabilitate dinamică și rata de rutting

Unele proceduri de urmărire a roților raportează stabilitatea dinamică, exprimată în mod obișnuit ca numărul de treceri de roată sau cicluri de încărcare asociate cu o unitate de modificare a adâncimii solului pe un interval definit. Conform metodei relevante, o valoare mai mare a stabilității dinamice indică, în general, o deformare mai lentă în timpul acelui interval.

Calculul exact, intervalul, unitățile și cerințele de raportare depind de procedura de testare. Inginerii nu ar trebui să presupună că fiecare mașină de urmărire a roților calculează stabilitatea dinamică în același mod. Unele metode subliniază adâncimea șanțului la un număr definit de treceri, în timp ce altele folosesc rate de deformare sau parametri suplimentari de curbă.

De exemplu, informațiile despre produs TPCT-5A de pe site-ul web Tianpeng descriu un test de roată alternativă cu o distanță de deplasare de 230 ± 10 mm, o viteză de 42 ± 1 cicluri pe minut și o presiune de contact nominală de 0,7 ± 0,05 MPa. Aceștia sunt parametri specifici modelului, nu cerințe universale pentru fiecare test de urmărire a roților. Metoda aplicabilă și configurația reală a instrumentului trebuie să determine modul în care rezultatele sunt calculate și raportate.

Compararea indicatorilor de urmărire a roților cheie

Regula centrală este simplă: comparați ca și cum ar fi. Un rezultat numeric trebuie să fie întotdeauna însoțit de metoda de testare, temperatură, detalii de pregătire a probei, condiții de încărcare și punctul în care rezultatul a fost evaluat.

Ce metode de urmărire a roților sunt folosite și cum diferă?

Urmărirea roților nu este o singură procedură universală. Metode diferite utilizează configurații diferite de echipamente, aranjamente ale specimenelor, medii de testare și indicatori de raportare. Inginerii ar trebui să aleagă o metodă în funcție de specificația proiectului și de întrebarea de performanță investigată.

EN 12697-22 Testarea urmăririi roților

Metoda europeanăEN 12697-22:2020+A1:2023, Amestecuri bituminoase - Metode de încercare - Partea 22: Urmărirea roțilordescrie proceduri de evaluare a susceptibilității materialelor bituminoase la deformare sub sarcină. Include abordări cu dispozitive mici, mari și foarte mari, cu condiționarea probelor și aranjamentele de testare în funcție de configurația selectată.

Inginerii ar trebui să identifice categoria și procedura aplicabile de dispozitiv înainte de a pregăti specimenele. Dimensiunile specimenului, mediul de condiționare, temperatura de testare, mișcarea roții și cerințele de raportare trebuie să urmeze metoda și specificațiile proiectului relevante. Un rezultat dintr-o configurație nu trebuie tratat ca fiind direct interschimbabil cu un rezultat dintr-o altă configurație pur și simplu pentru că ambele teste folosesc o roată în mișcare.

Tianpeng furnizează aparate de urmărire a roților pentru testarea amestecului asfaltic. Atunci când selectează un instrument, laboratoarele ar trebui să verifice ce procedură de testare suportă modelul specific și dacă suportul epruvetei, aranjamentul de încărcare, controlul temperaturii și domeniul de măsurare îndeplinesc metoda necesară.

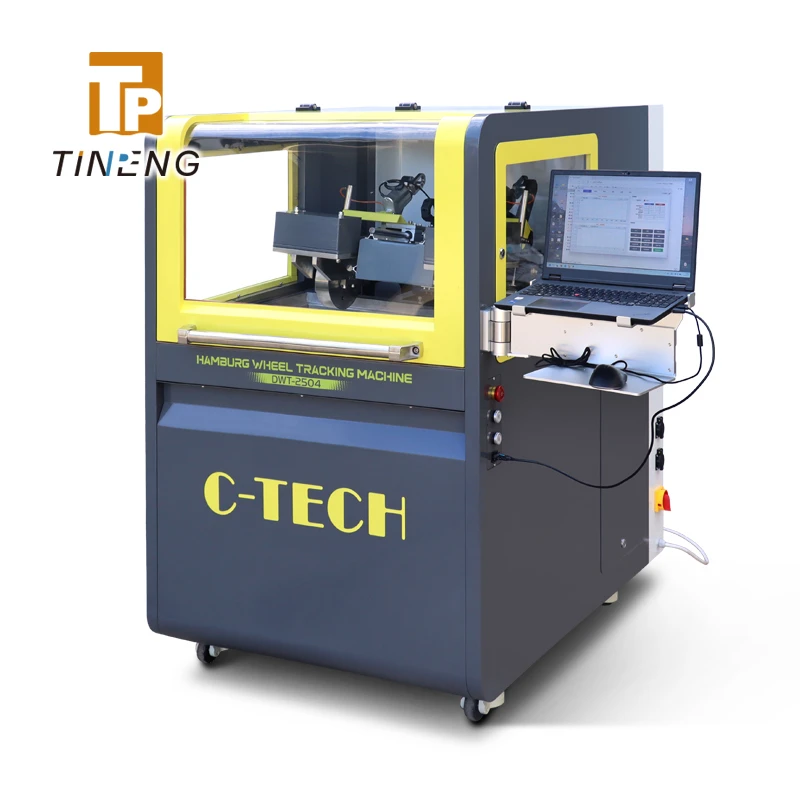

Testarea urmăririi roților din Hamburg

Testul de urmărire a roților de la Hamburg evaluează deformarea amestecului asfaltic sub încărcări repetate într-un mediu de apă cu temperatură controlată. În plus față de rut, metoda poate ajuta la investigarea susceptibilității la daune legate de umiditate, inclusiv decapare, atunci când condițiile de testare și caracteristicile amestecului fac ca acest mecanism să fie relevant.

O curbă de deformare Hamburg poate arăta o modificare a pantei asociată cu dezvoltarea daunelor legate de umiditate. Punctul de inflexiune de stripare, acolo unde este definit de procedura aplicabilă, poate oferi dovezi suplimentare despre comportamentul amestecului. Cu toate acestea, nu ar trebui interpretat izolat ca dovada definitivă a unui anumit mecanism de defecțiune.

TheAASHTO T 324metoda este asociată cu testarea de urmărire a roților din Hamburg. Laboratoarele ar trebui să consulte standardul actual și cerințele proiectului pentru procedura exactă, condiționare, durata testului și criteriile de raportare. Rezultatele unui test Hamburg pe bază de apă nu ar trebui comparate direct cu rezultatele urmăririi roților uscate fără a lua în considerare diferitele medii de testare.

Alegerea unei metode pentru întrebarea de inginerie

Cum pot inginerii să folosească rezultatele urmăririi roților în proiectarea amestecului și controlul calității?

Valoarea practică a testării urmăririi roților constă în modul în care inginerii conectează rezultatele cu deciziile de proiectare și calitatea construcției. Un raport de testare nu ar trebui să precizeze doar dacă un amestec a depășit un prag. De asemenea, ar trebui să ofere suficiente informații pentru a explica ceea ce a fost testat și dacă constatările susțin aplicația prevăzută.

Compararea amestecurilor asfaltice candidate

În timpul proiectării amestecului, inginerii pot testa formulările candidate în aceleași condiții specificate pentru a determina care prezintă o rezistență mai bună la deformarea permanentă. Comparația poate ajuta la evaluarea influenței combinate a structurii agregatelor, a caracteristicilor liantului și a proprietăților volumetrice.

Un amestec cu un rezultat favorabil de urmărire a roților nu este în mod automat cel mai bun amestec general de pavaj. Rezistența la rupere trebuie luată în considerare alături de alte cerințe de performanță relevante, cum ar fi rezistența la oboseală, susceptibilitatea la crăpare, durabilitatea și performanța la umiditate. Optimizarea unei proprietăți fără a lua în considerare celelalte poate produce un design dezechilibrat.

Investigarea producției și a performanței pe teren

Când un amestec de producție produce un rezultat neașteptat de urmărire a roții, următorul pas este investigarea materialului și înregistrările de testare, mai degrabă decât atribuirea imediată a rezultatului unui singur ingredient. Inginerii ar trebui să examineze sursa probei, lotul de producție, conținutul de liant, gradarea agregatelor, golurile de aer, istoricul compactării și înregistrările de condiționare.

Pentru investigațiile de teren, rezultatele urmăririi roților ar trebui să fie luate în considerare alături de temperatura pavajului, încărcarea traficului, geometria șanțului observată, grosimea stratului și condițiile de drenaj. Dacă eșantionul de laborator funcționează bine, dar pavajul dezvoltă în continuare o rupere severă, posibilele explicații includ compactarea inadecvată a câmpului, deformarea structurală sub asfalt, variabilitatea construcției sau condițiile de încărcare care nu sunt reprezentate de testul de laborator.

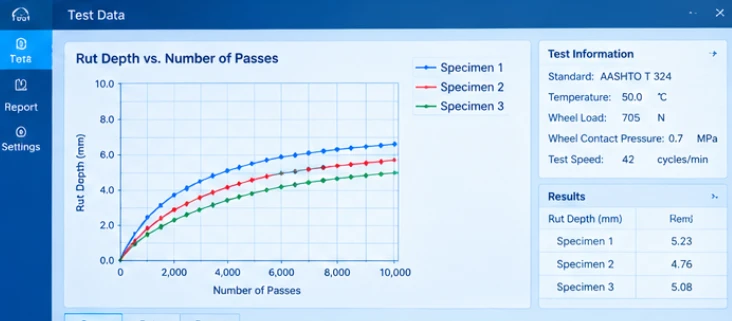

Curba de deformare îi ajută pe ingineri să compare comportamentul specimenelor de asfalt pe parcursul testului. Un raport util ar trebui să rețină condițiile de testare și detaliile specimenului alături de rezultatele măsurate.

Construirea unei proceduri de testare de laborator de încredere

Comparațiile de încredere necesită pregătirea consecventă a probei, calibrarea și verificarea sistemului de măsurare, control stabil al temperaturii și setări de testare documentate. Laboratoarele trebuie să inspecteze roata și suportul pentru specimen, să confirme că măsurătorile deplasării funcționează corect și să verifice dacă proba este bine poziționată înainte de testare.

Exemplarele replicate sunt importante atunci când un rezultat este neașteptat sau aproape de limita de acceptare a proiectului. Dacă rezultatele replicate diferă substanțial, laboratorul trebuie să revizuiască densitatea probei, dimensiunile, condiționarea, pregătirea suprafeței și funcționarea echipamentului înainte de a trage concluzii. Raportarea mediei fără a investiga variațiile neobișnuite poate ascunde o problemă de pregătire sau de măsurare.

De asemenea, laboratoarele ar trebui să distingă conformitatea produsului de adecvarea testelor. Pentru echipamentele introduse pe piața europeană, oficialul Comisiei EuropeneGhid pentru marcajul CEexplică obligațiile de marcare CE pentru produsele acoperite de legislația UE aplicabilă. Marcajul CE nu înlocuiește verificarea dacă un instrument îndeplinește cerințele tehnice ale unei anumite metode de urmărire a roților.

Rezumat și Recomandări

Testarea de urmărire a roților oferă o modalitate controlată de a evalua rezistența la rupere a amestecurilor asfaltice prin măsurarea deformării permanente sub încărcări repetate pe roți. Adâncimea rutului, rata de deformare, stabilitatea dinamică, acolo unde este cazul, și curba de deformare generală contribuie fiecare cu informații utile, dar niciuna nu ar trebui interpretată fără condițiile de testare relevante.

Pentru decizii fiabile, inginerii ar trebui să selecteze metoda cerută de proiect, să pregătească eșantioanele în mod consecvent, să mențină temperatura și condițiile de încărcare și să documenteze procedura completă de testare. De asemenea, ar trebui să evite compararea rezultatelor din diferite metode ca și cum indicatorii ar fi echivalenți. Cel mai important, rezultatele urmăririi roților ar trebui să susțină, nu să înlocuiască, judecata inginerească care ia în considerare proiectarea amestecului, compactarea câmpului, traficul, umiditatea și structura pavajului.

a lui TianpengEchipamente de testare a asfaltuluicategoria oferă un punct de plecare pentru laboratoarele care examinează opțiunile de testare a asfaltului. Înainte de a cumpăra, confirmați standardul necesar, dimensiunile specimenului, intervalul de temperatură, configurația de încărcare, capacitatea de înregistrare a datelor și asistența post-vânzare pentru aplicația dorită.

Pentru mai multe informații despre produse, specificații tehnice sau consultanță de specialitate cu privire la echipamentul nostru avansat de testare a asfaltului, vă rugăm să contactați astăzi echipa noastră de specialiști laZhuozhou Tianpeng.

Întrebări frecvente (FAQ)

1. Ce le spune inginerilor un test de urmărire a roților despre asfalt?

Acesta arată modul în care o eșantionă de asfalt acumulează deformare permanentă sub încărcarea repetată pe roți în condiții specificate. Inginerii folosesc adâncimea și curba de deformare rezultată pentru a compara amestecurile și pentru a evalua susceptibilitatea la rut.

2. O adâncime mai mică a șanțului înseamnă întotdeauna un amestec asfaltic mai bun?

O adâncime mai mică a șanțului indică, în general, o rezistență mai bună la deformare atunci când condițiile de testare sunt echivalente. Nu stabilește că amestecul este superior în fiecare categorie de performanță, deoarece trebuie luate în considerare și rezistența la fisurare, performanța la umiditate, durabilitatea și alte cerințe.

3. Ce este stabilitatea dinamică într-un test de urmărire a roților?

În metodele care utilizează acest indicator, stabilitatea dinamică exprimă numărul de treceri de roată sau cicluri de încărcare asociate cu o unitate de modificare a adâncimii canalului pe un interval specificat. O valoare mai mare indică, în general, o deformare mai lentă în condițiile de testare definite. Calculul exact trebuie să urmeze metoda selectată.

4. Care este diferența dintre urmărirea convențională a roților și testarea Hamburg?

Procedurile convenționale de urmărire a roților evaluează în mod obișnuit deformarea în condiții de încărcare și temperatură specificate, adesea cu specimene cu aer condiționat, în funcție de metodă. Testarea de la Hamburg utilizează un mediu de apă cu temperatură controlată și poate oferi informații atât despre deformare, cât și despre susceptibilitatea la daune legate de umiditate. Rezultatele nu sunt direct interschimbabile.

5. Rezultatele urmăririi roților pot prezice durata exactă de viață a unui drum?

Nu. Testul oferă dovezi comparative de performanță în condiții de laborator controlate, nu o predicție precisă a duratei de viață a pavajului. Performanța reală depinde și de trafic, climă, compactarea câmpului, structura pavajului, drenaj, calitatea construcției și întreținerea.
